UGS型石英玻璃管彩色液位計
一、概述

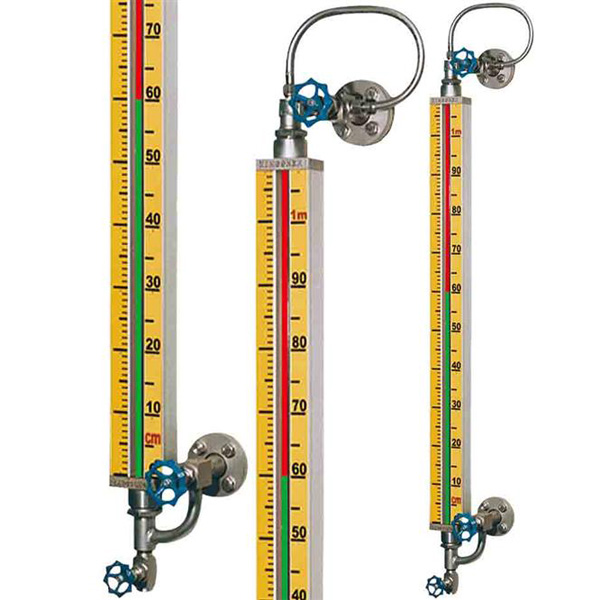

UGS型石英玻璃管彩色液位計是傳統玻璃板及玻璃液位計的換代產品，是一種直觀式一次測量表。它具有內部結構設計嚴密外觀造型優美，維修，安裝方便等優特點。它廣泛應用于石油、化工、冶金、電力、制藥、造紙等行業的各種透明液體儲罐及鍋爐上，如油品、液化氣、化工原料等介質的儲罐。安裝在各種液體儲罐及鍋爐上，通過它直觀地觀察到容器中液體的變化，有液部位顯示綠色，無液部位顯示紅色，隨液位升降而自動連續變化。
二、工作原理
UGS玻璃管彩色液位計有石英玻璃管，殼體，上，下閥門組件等組成一個連接體。通過法蘭與儲罐上的法蘭的對接形成一個連通回路，根據邊通原理，液位計中液位高度就是容器內液體的真實高度，液位計本體運用光學的透反原理，使有液部位呈現綠色，無液部位顯示紅色，從而是界面清晰，涇渭分明。也可根據用戶需求做成無盲區型、耐腐型等。
三、技術性能參數
1．主要部件的石英玻璃是由含99.99%的SiO2組成。其變形點為1075℃，抗壓強度11700KgL/cm2,膨脹系列5.5X10，經特殊工藝處理后，具有耐高溫，耐高壓等優良的機械性能。
2．主體為碳鋼、優質不銹鋼或耐腐材料
3．制造標準：HG/T2483-93GB9658-88
4.型號分普通型和保溫型。
四、技術參數
測量范圍：（中心距）440~2000mm或由用戶確定
工作壓力：PN1.6、2.5、4.0、6.4、10.0Mpa
工作溫度：≤150℃
公稱直徑：DN20 DN25mm或由用戶確定
伴蒸汽壓力：≤1.0Mpa
伴熱接頭：ZG1/2”
連接法蘭標準：JB81-59 JB82-59]
特殊型：可接其他標準加工連接法蘭
液位可視范圍：L=H-300特殊型L=H-200
球封壓力：≥0.05Mpa
重量：G=9.5XH+5000(g)
